| 分項 | 單位 | 內容 |
| 適用場景 | / | H型鋼梁、柱，橋梁板等較長(寬度小于2.5米)結構件焊接 |

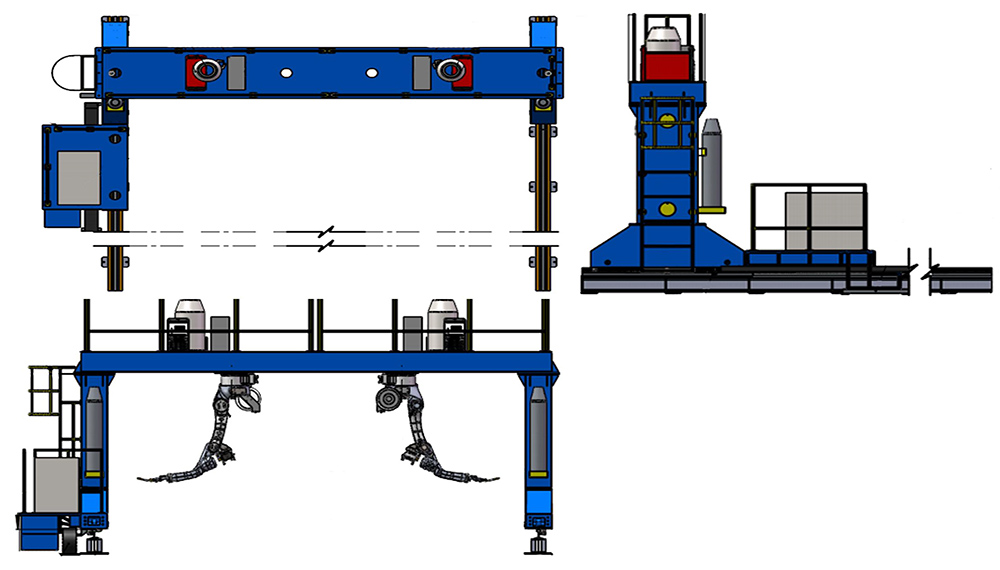

| 設備規格 | 米 | 24*7.5*3.9 |
| 總功率 | KW | 30 |
| 最大工作范圍 | 米 | 22*0.5*0.45 |
| 焊接平均效率 | 米/天 | 160~220(結構類型不同) |
| 應用工序 | 切割、劃線、焊接 |
| 環保設備 | 選配 |
| 工作坐標系 | PCS1、PCS2、PCS3 |
| 工作范圍 | 22000*5000*450 |
| 工作時長 | 7*20H |
| 焊接工藝包 | CO2/80% CO2+20%AR實芯碳鋼、CO2藥芯碳鋼直流及脈沖焊 |
| 焊材類型 | 盤裝、桶裝 |

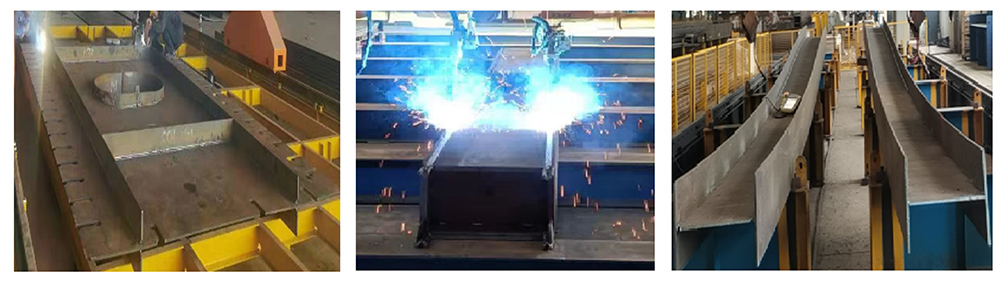

| 應用場景 | H型鋼梁、柱，橋梁板等較長結構件焊接 |
| 運動模式 | 7軸聯動 |
| 附加軸 | X向補償附加軸，雙機各自負責Y向(跨度方向)一定區域 |
1)人工或輸送鏈將待焊接構件轉運到工作臺架，靠近定位P點；
2)(同時或提前)操作人員根據構件號和構件擺放方式將模型旋轉一致，并創建節點；
3)如擺放偏差太大，則先用相機識別構件定位P點，如擺放位置接近，操作人員直接加載模型啟動掃描；
4)掃描完成后，系統啟動焊接；
5)整個構件焊接結束，將構件轉運到后續工作工位。如沒有構件模型，可采用視覺交互方式操作設備焊接，構件擺放到臺架后，操作人員使用相機對需焊接部位進行拍照，匹配工藝，啟動掃描焊接。與模型驅動相比，操作人員相對工作量增大。
