龍門八軸智能工作站/GB-SJLM-6Y-24X

工布智造八軸龍門智能工作站主要應用于船舶、橋梁及環保設備的板單元結構類型工件的焊接生產，八軸龍門工作站兼容地軌、七軸懸臂、八軸懸臂、七軸龍門工作站的適應性能。系統將焊接工藝進行深度集成，通過視覺系統對構件焊縫精確定位，依據獲取的焊縫坐標信息，集成工布焊接專家?guī)熳詣由珊附映绦驁?zhí)行焊接。針對任意擺放工件的平角焊縫、立角焊縫、多層多道焊縫，能夠?qū)崿F(xiàn)免編程、免示教、免圖形導入的精確快速焊接。工作站具有電弧跟蹤、自動清槍、可長時間連續焊接等輔助功能。

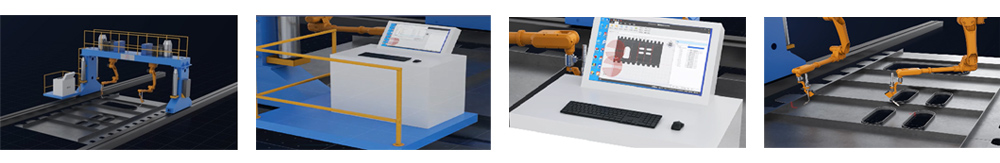

產品圖片

介紹視頻

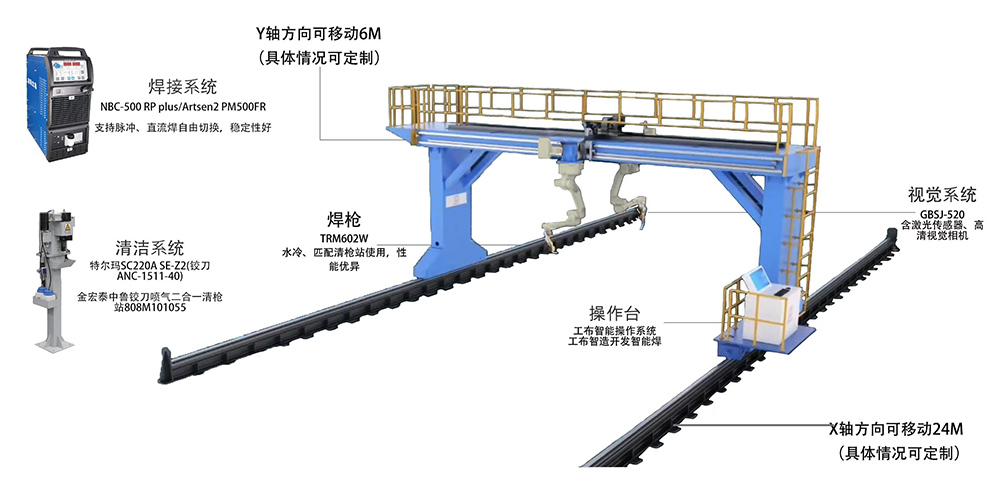

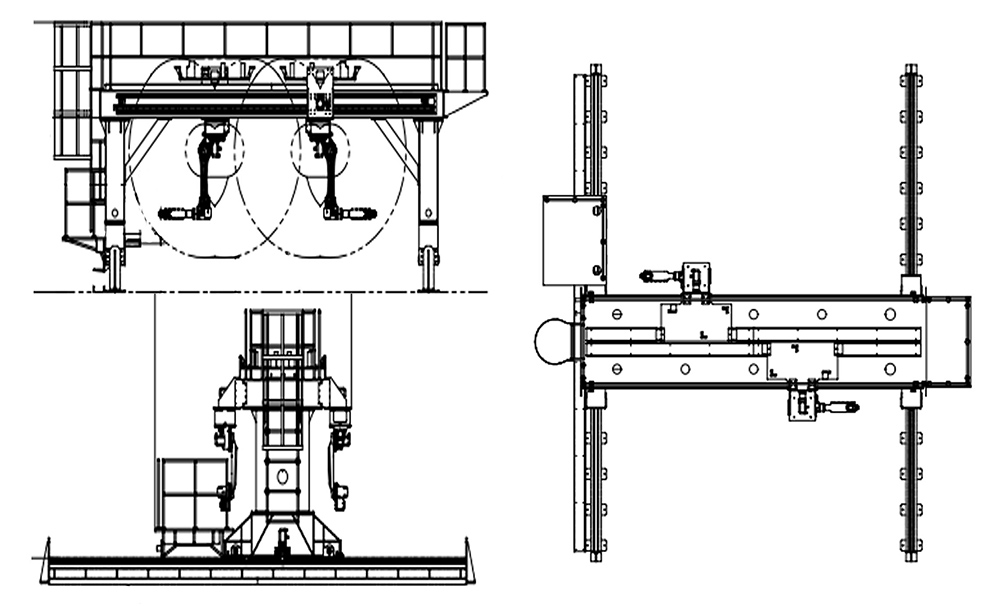

龍門雙機八軸總裝圖

龍門雙機八軸工作站參數

分項	單位	內容

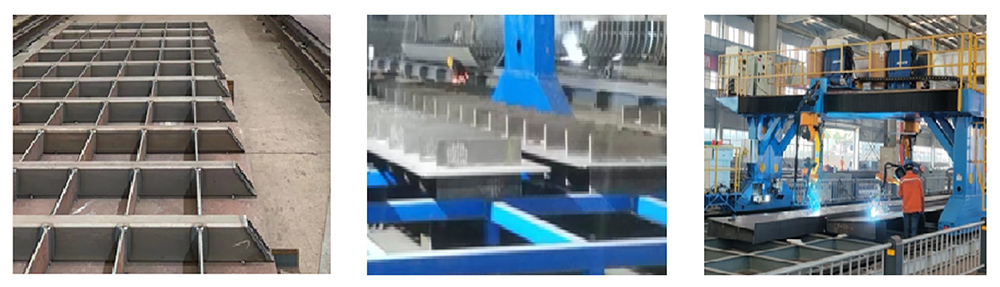

適用場景	/	H型鋼梁、柱、橋梁板、大型橫隔板(寬度小于5/7米)等結構件焊接
設備規格	米	247.53.8、249.53.8
總功率	KW	34
最大工作范圍	米	2250.45、2270.45
焊接平均效率	米/天	180~240(結構類型不同)

龍門雙機八軸工作站性能

應用工序	切割、劃線、焊接
環保設備	選配
工作坐標系	PCS1、PCS2、PCS3
工作范圍	220005000450
工作時長	7*20H
焊接工藝包	CO₂/80% CO₂+20%AR實芯碳鋼、CO₂藥芯碳鋼直流及脈沖焊
焊材類型	盤裝、桶裝
應用場景	H型鋼梁、柱，橋梁板等較長結構件焊接
運動模式	7軸聯動
附加軸	X、Y向補償附加軸，兩臺機器人都可以覆蓋龍門整個工作區域

龍門雙機八軸工作站工作流程

1)人工或輸送鏈將待焊接構件轉運到工作臺架，靠近定位P點；

2)(同時或提前)操作人員根據構件號和構件擺放方式將模型旋轉一致，并創建節點；

3)如擺放偏差太大，則先用相機識別構件定位P點，如擺放位置接近，操作人員直接加載模型啟動掃描；

4)掃描完成后，系統啟動焊接；

5)整個構件焊接結束，將構件轉運到后續工作工位。如沒有構件模型，可采用視覺交互方式操作設備焊接，構件擺放到臺架后，操作人員使用相機對需焊接部位進行拍照，匹配工藝，啟動掃描焊接。與模型驅動相比，操作人員相對工作量增大。
