懸臂九軸智能工作站/GB-XB-1.5Z-2Y-6X

工布智造九軸懸臂智能工作站主要應用于船舶、橋梁的中組立結構及具有高度的機械設備類型工件的焊接生產，九軸懸臂工作站兼容地軌、七軸懸臂、八軸懸臂工作站的適應性能。系統將焊接工藝進行深度集成，通過視覺系統對構件焊縫精確定位，依據獲取的焊縫坐標信息，集成工布焊接專家?guī)熳詣由珊附映绦驁?zhí)行焊接。針對任意擺放工件的平角焊縫、立角焊縫、多層多道焊縫，能夠?qū)崿F(xiàn)免編程、免示教、免圖形導入的精確快速焊接。工作站具有電弧跟蹤、自動清槍、可長時間連續焊接等輔助功能。

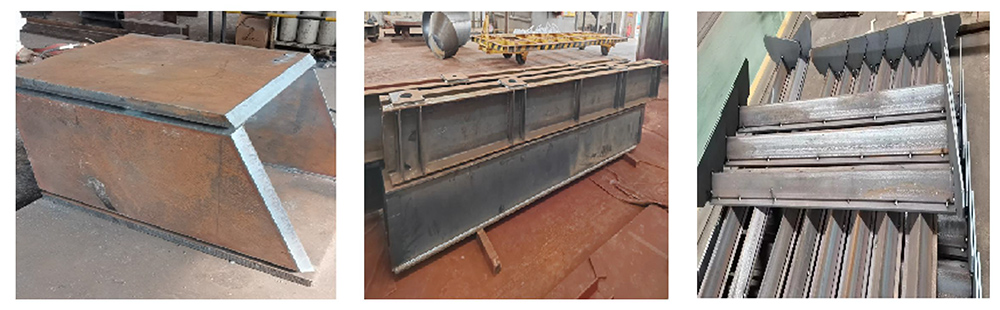

產品圖片

介紹視頻

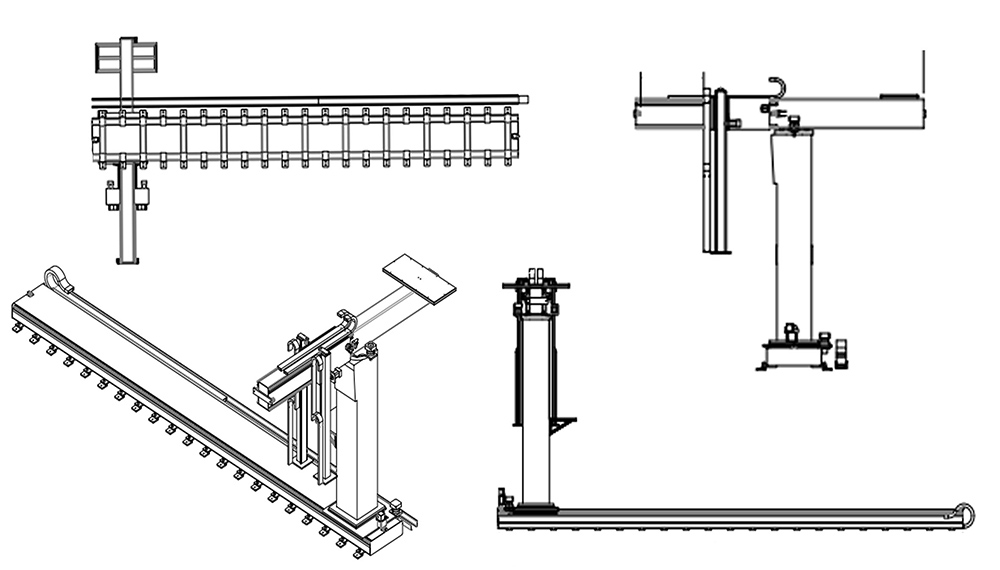

懸臂總裝圖

懸臂智能工作站參數

分項	單位	內容
適用場景	/	箱體(深度低于2米)內隔板等狹小密閉空間內焊接
設備規格	米	1056
總功率	KW	37
最大工作范圍	米	15*5(0.700~2.7)
焊接平均效率	米/天	160~220(結構類型不同)

懸臂智能工作站性能

應用工序	焊接
環保設備	選配
工作坐標系	PCS2、PCS3(懸臂左右兩側)
工作范圍	850016001700
工作時長	7*20H
焊接工藝包	CO₂/80% CO₂+20%AR實芯碳鋼、CO₂藥芯碳鋼直流及脈沖焊
焊材類型	盤裝、桶裝
應用場景	裝配式住宅方管梁、柱，輕鋼結構H型鋼主、次梁裝配焊接
附加軸	地軌及龍門選配

龍門雙機九軸工作站工作流程

1)人工或輸送鏈將待焊接構件轉運到工作臺架，靠近定位P點；

2)(同時或提前)操作人員根據構件號和構件擺放方式將模型旋轉一致，并創建節點；

3)如擺放偏差太大，則先用相機識別構件定位P點，如擺放位置接近，操作人員直接加載模型啟動掃描；

4)掃描完成后，系統啟動焊接；

5)整個構件焊接結束，將構件轉運到后續工作工位。如沒有構件模型，可采用視覺交互方式操作設備焊接，構件擺放到臺架后，操作人員使用相機對需焊接部位進行拍照，匹配工藝，啟動掃描焊接。與模型驅動相比，操作人員相對工作量增大。
